4. 블루투스 연결하기



​EV3 소프트웨어 화면의 하드웨어 페이지 세번째 메뉴로 가면 연결방식이나 연결가능한 브릭을 알려주는데. 여기서 블루투스를 선택하면 됩니다.
 EV3 P브릭 LCD화면에 연결할거냐는 메세지가 뜨는데.. 여기서 YES를 선택하세요..



EV3 P브릭 또는, 컴퓨터와의 통신환경이나 컴퓨터의 블루투스 기기에 따라서 여러번 물어볼 수 있습니다.

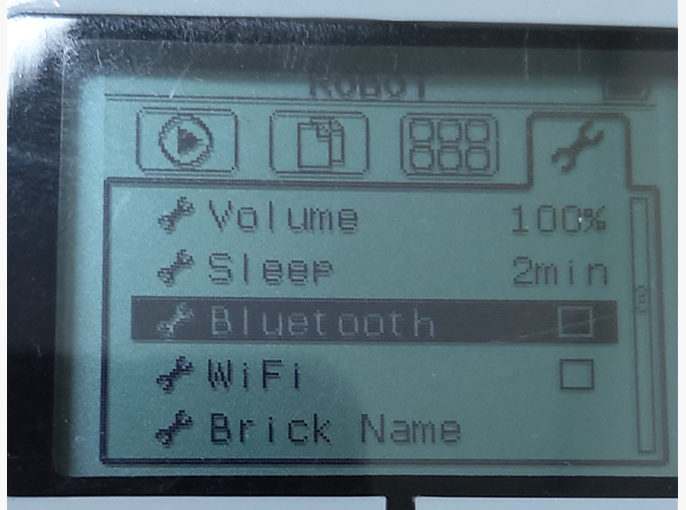

ROBOT 브릭에서 Bluetooth가 체크되지 안았으므로 선택한다.


Bluetooth 선택한다.

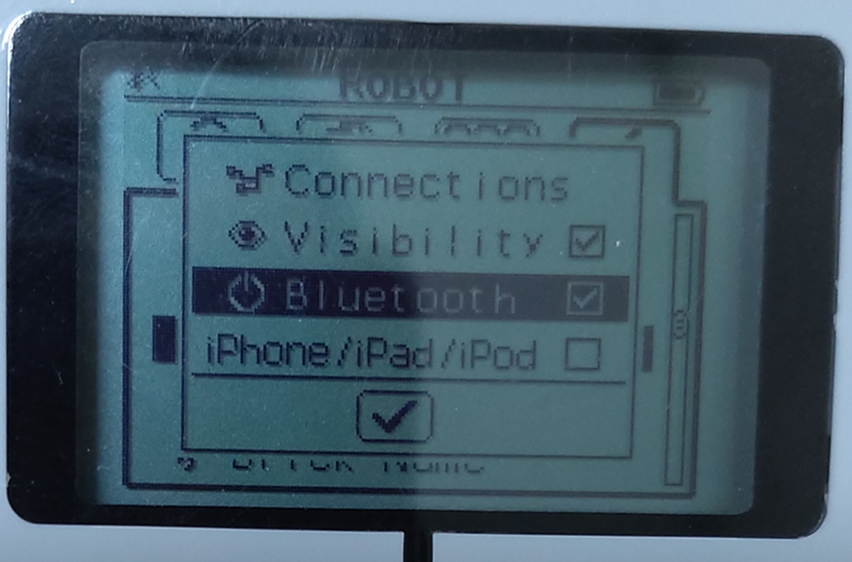

다시한번 Bluetooth를 선택한다. 블루투스가 활성화 되면 왼쪽 상단에 블루투스 마크가 보일 것이다.

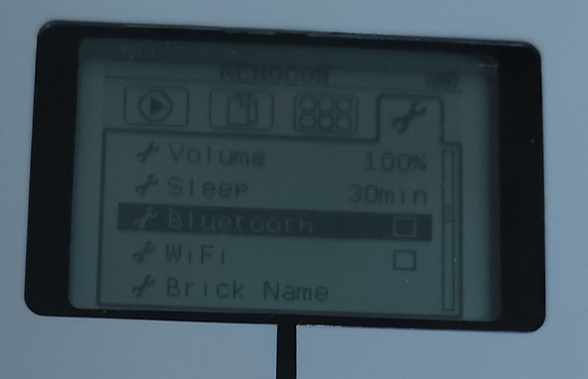

REMOCON 브릭도 같은방법으로 블루투스를 활성화 시킨다.

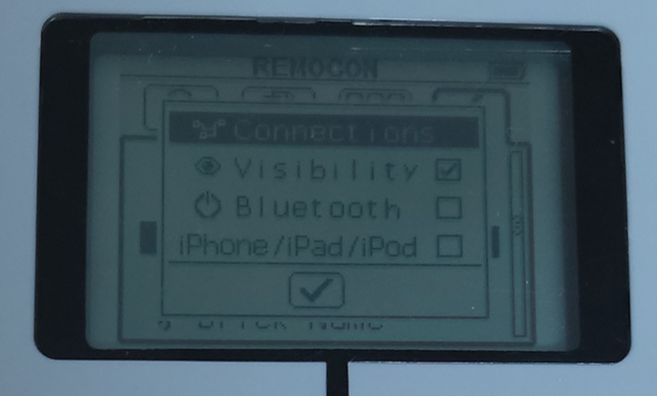

Bluetooth를 선택한다.




Bluetooth를 선택한다.

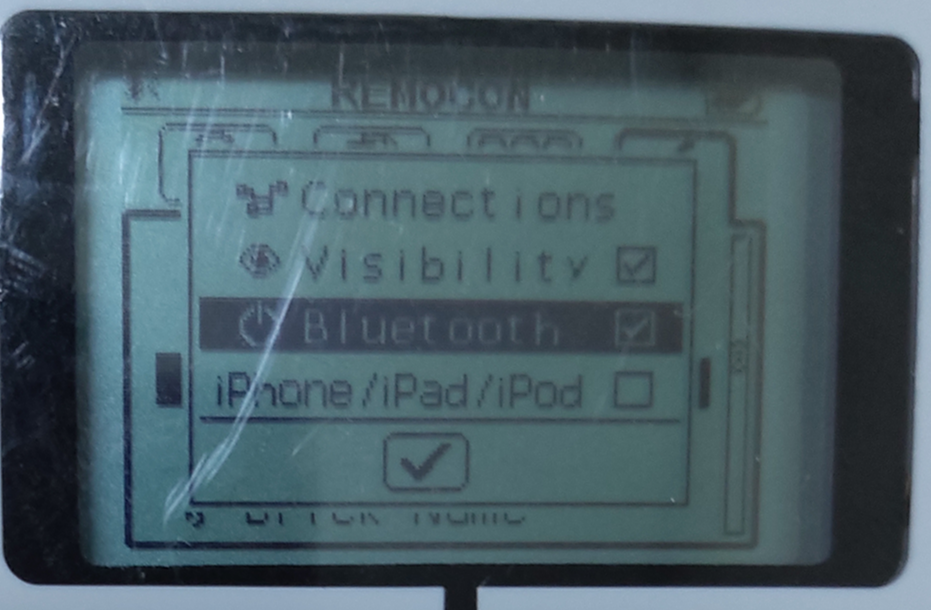

Bluetooth가 체크상태로 바뀌고, 왼쪽 상단에 블루투스 마크가 보일 것이다.



​REMOCON 브릭과 ROBOT 브릭을 블루투스로 연결하겠습니다.

Bluetooth메뉴에서 상단에 connections를 선택한다.

블루투스 페어링을 위한 KEY를 누르라고 하면 디폴트 값인 1234를 누르시면 됩니다.

이 동작을 반복하게 할 수 있지만.. 그러면서 조금 기다리시면 컴퓨터 화면에서도 KEY값을 묻는 창이 뜹니다. 여기서 확인버튼을 눌러주시면 연결이 됩니다.

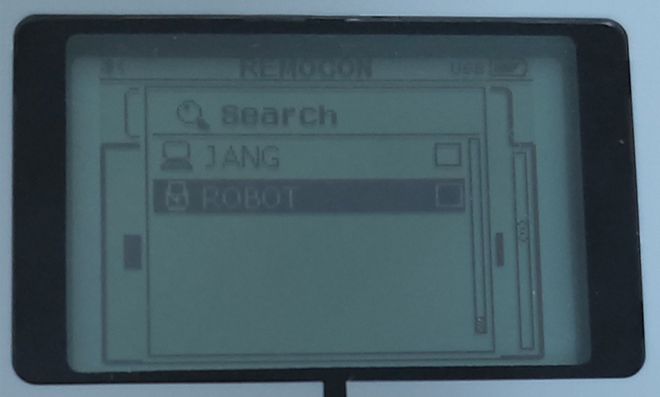

​REMOCON 블릭에서 connections를 선택하면 ROBOT 블릭이 보일 것이다.


ROBOT 을 선택한다.

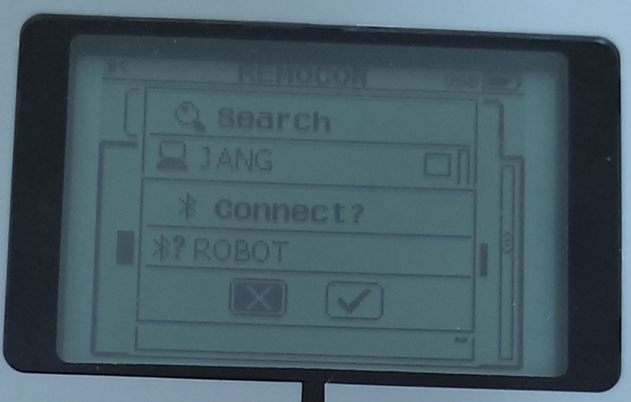

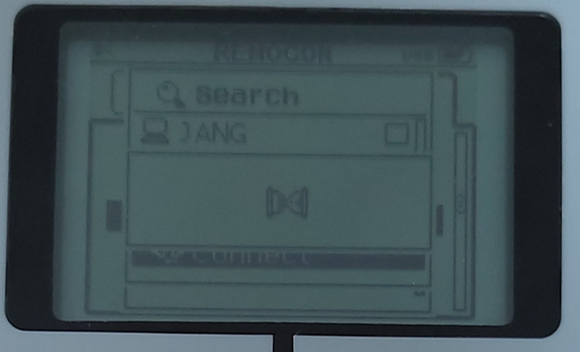

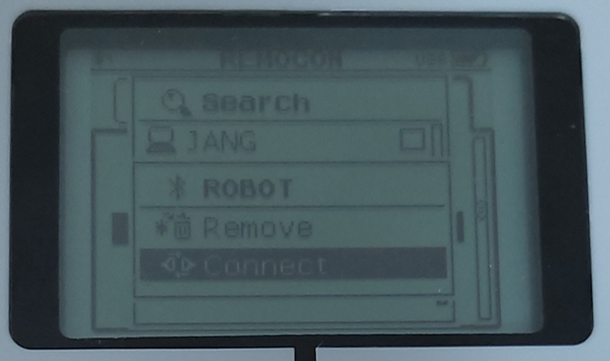

Connect를 선택한다.




[V] 버튼를 선택한다.

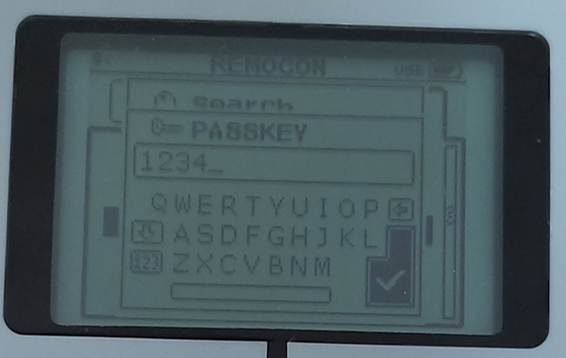

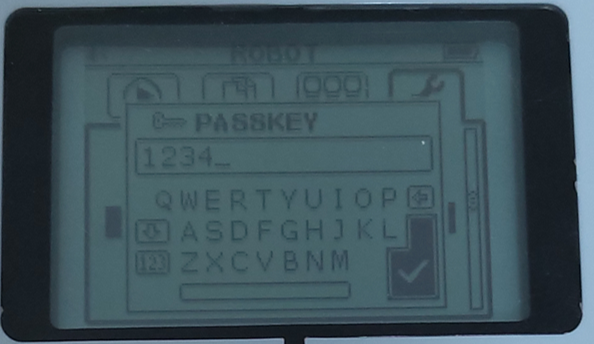

1234을 입력하고 엔터를 선택한다.

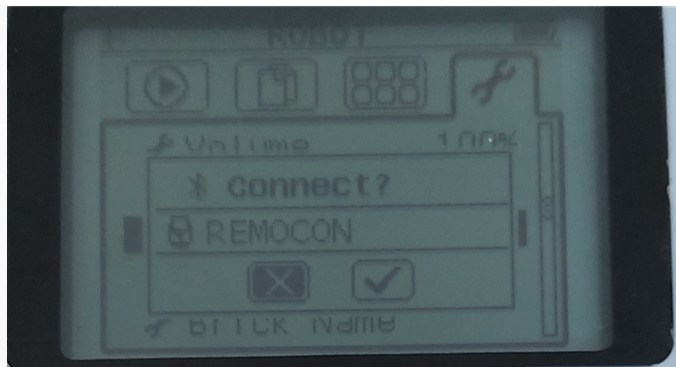

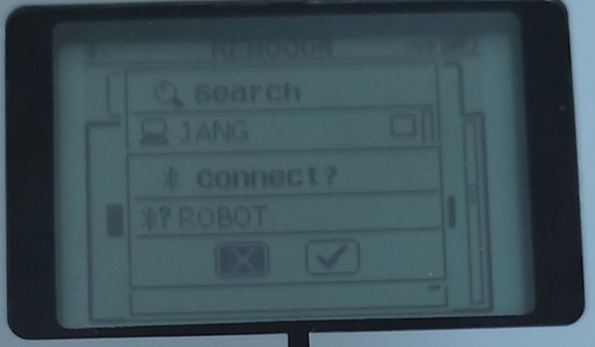

지금부터는 ROBOT 블릭에서 화면을 보면 REMOCON에서 연결 요청이 보인다. 승인해주면 연결된다.




[V] 버튼를 선택한다




1234를 입력한다.




[V] 버튼를 선택한다

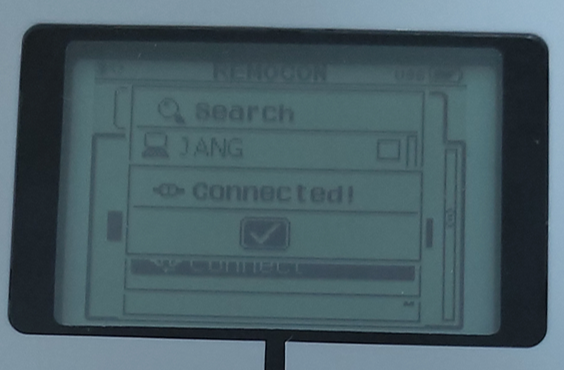

[V] 버튼를 선택한다. 연결이 완료되면 왼쪽상단의 블루투스 마크가 바뀐다.

B< 에서 B<> 으로 바뀔 것이다.



이제 연결되었으면 프로그램으로 REMOCON 브릭에서 터치센서가 눌려지면, ROBOT 브릭의 화면에 Button 1로 메세지가 보이도록 작성해겠습니다.

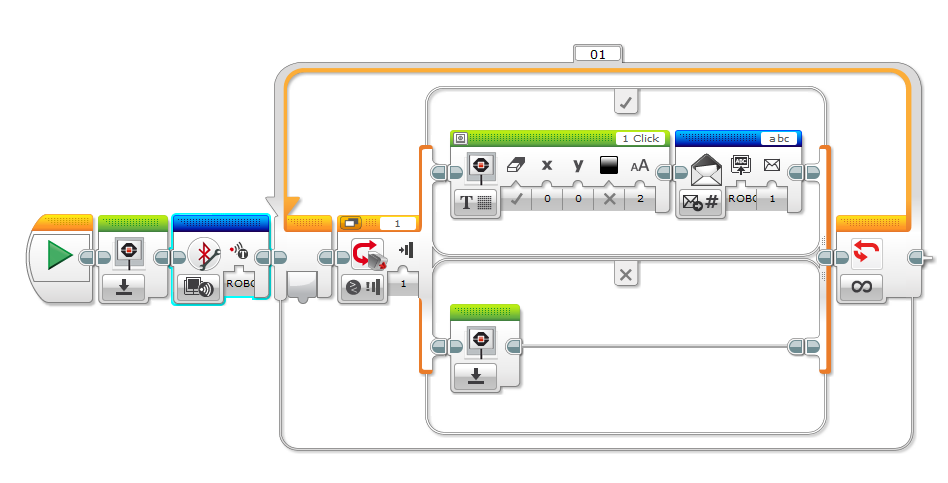

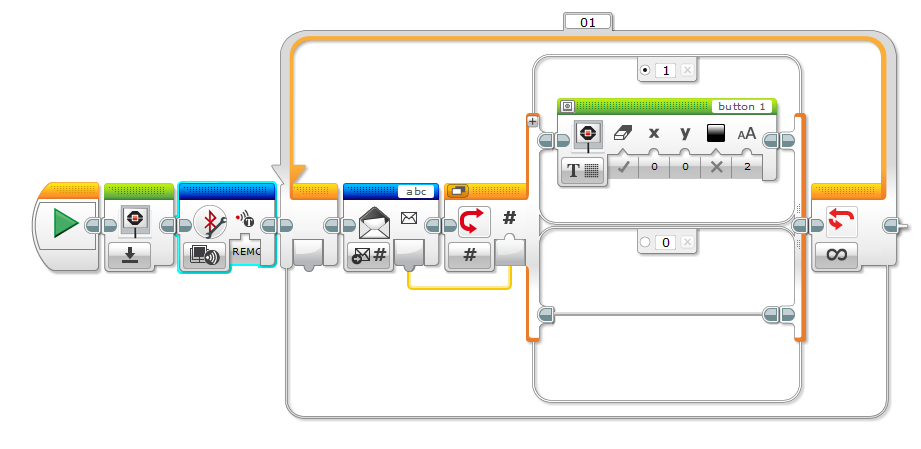

송신측​(REMOCON)


수신측(ROBOT)


실행 결과

REMOCON 브릭에서 터치센서를 누르면 아래와 같이 동작한다.​

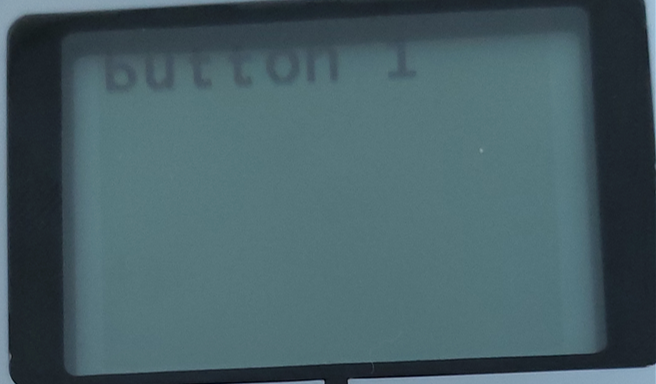

ROBOT 브릭에서 button 1이 보이게 된다.




첨부파일

  • remocon.ev3 (4.0K) 4회 다운로드 | DATE : 2019-08-02 08:48:46
  • robot.ev3 (4.1K) 4회 다운로드 | DATE : 2019-08-02 08:48:46
