1. 7세그먼트 제어 실습

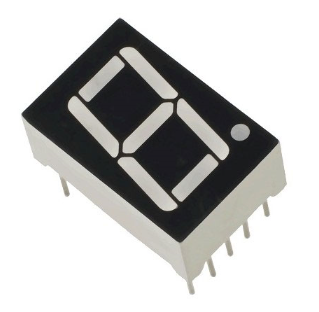

숫자표시 LED인 7세그먼트 LED를 이용하여 숫자를 표시하는 실습을 합니다.

그림입니다.
원본 그림의 이름: CLP00002c540003.bmp
원본 그림의 크기: 가로 319pixel, 세로 312pixel

7세그먼트 LED는 8개의 LED(도트포함)로 구성되어 있으며 아두이노 보드의 8개의 디지털IO핀을 사용하여 각각의 LED를 ON/OFF함으로써 숫자를 표시하게 됩니다.

그림입니다.
원본 그림의 이름: CLP00002c540002.bmp
원본 그림의 크기: 가로 258pixel, 세로 287pixel

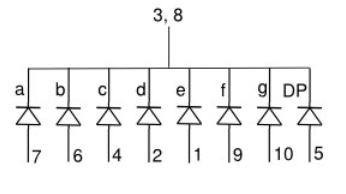

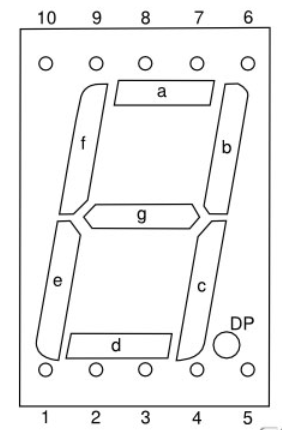

7세그먼트 LED는 총 8개의 LED로 구성되고 각각의 LED는 a, b, c, d, e, f, g, dp 로 명명되어 있습니다. 각각의 LED는 7세그먼트 LED의 10개의 핀에 아래와 같이 연결되어 있습니다. 3번과 8번의 공통핀(Common)으로 사용되며 애노드커먼(+공통), 캐소드커먼(-공통) 타입으로 나누어집니다.

그림입니다.
원본 그림의 이름: CLP00002c540004.bmp
원본 그림의 크기: 가로 282pixel, 세로 430pixel

그림입니다.
원본 그림의 이름: CLP00002c540005.bmp
원본 그림의 크기: 가로 346pixel, 세로 194pixel

7세그먼트를 활용할 분야는 카운터 및 기타 센서 정보 전달하고자 할 경우에 가장 많이 활용된다. 해당 숫자를 표현할 경우 다양한 기능 설정 및 상태를 눈으로 직접 보면서 정의할 수 있다.

LED은 디지털핀(6,7,8,9,10,11,12)번에 각각 1k ohm 저항을 연결한다.

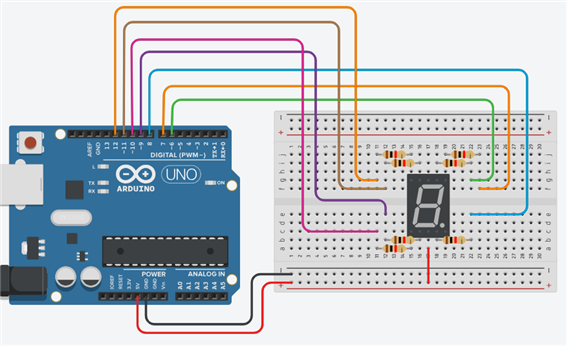

(1) 회로도 구성

그림입니다.
원본 그림의 이름: CLP00002c540006.bmp
원본 그림의 크기: 가로 877pixel, 세로 536pixel

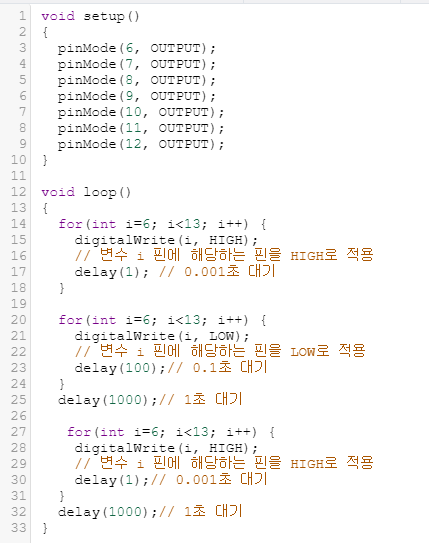

(2) 소스코딩

그림입니다.
원본 그림의 이름: CLP00002c540007.bmp
원본 그림의 크기: 가로 429pixel, 세로 543pixel

(3) 실행결과

그림입니다.
원본 그림의 이름: CLP00002c540008.bmp
원본 그림의 크기: 가로 276pixel, 세로 281pixel
